신입 연구생 입문 과제 Flow Simulation







Flow Simulation 과제 2-1

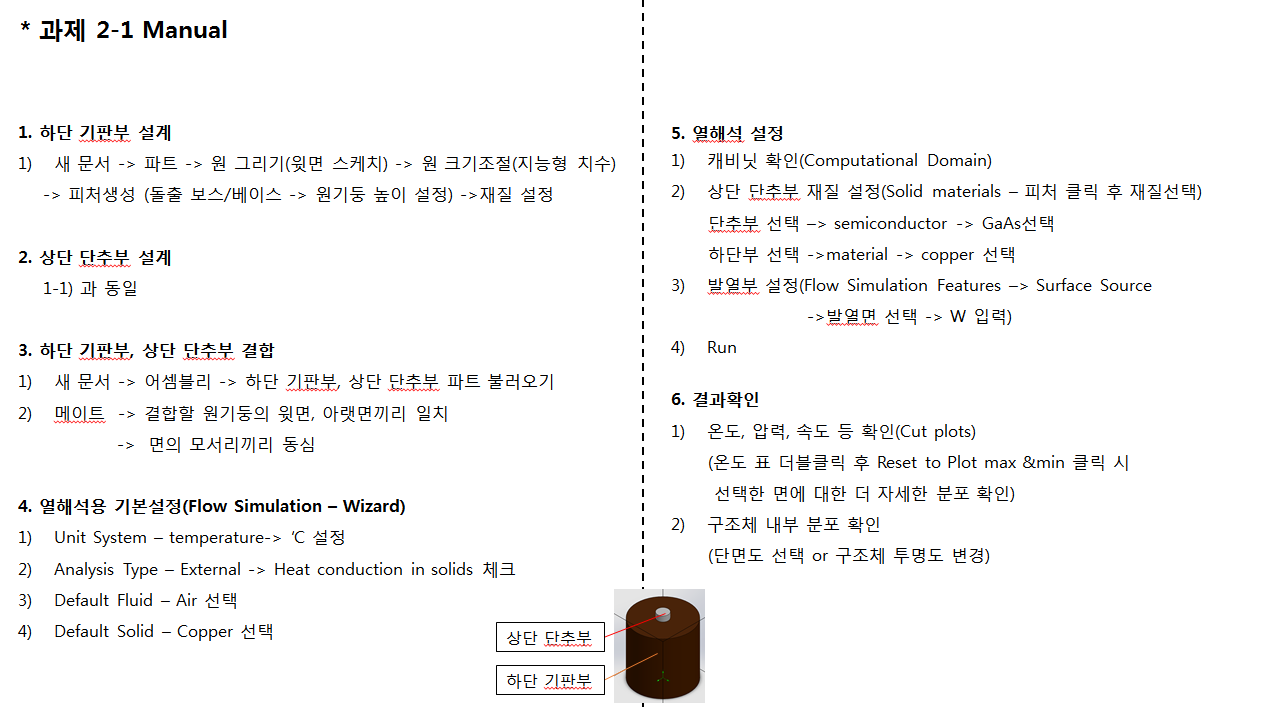

2-1 Manual

이번에는 일반 simulation이 아닌 flow simulation으로 열해석을 진행하였다.

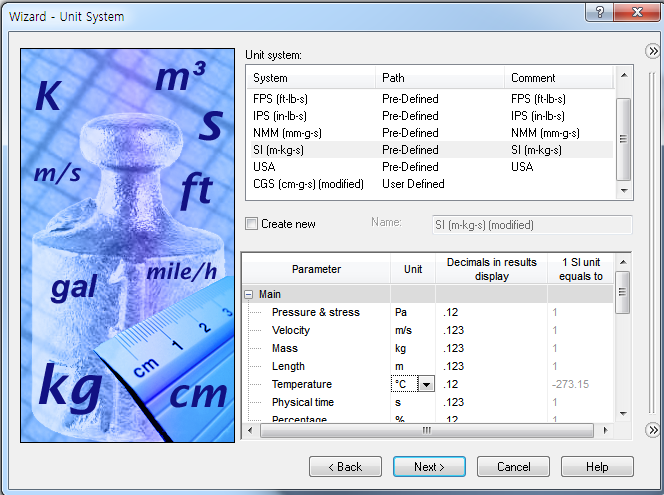

먼저, wizard에서 unit system의 temperature을 celsius로 바꾸어주었다.

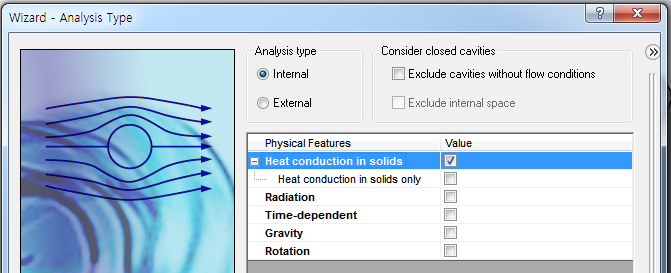

analysis type 설정에서 heat conduction in solids를 체크해준다.

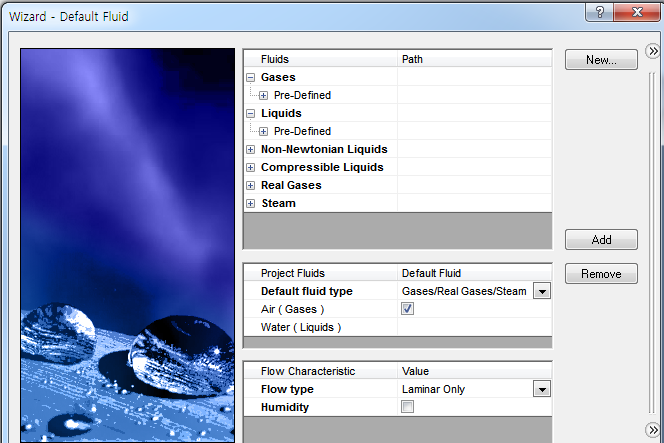

default fluid 에서 air를 선택하기 위해 fluid type을 gases로 해주었다.

 가 아니라!!!!! 저어어어기 위해 fluids 부분에서 air 찾아야함

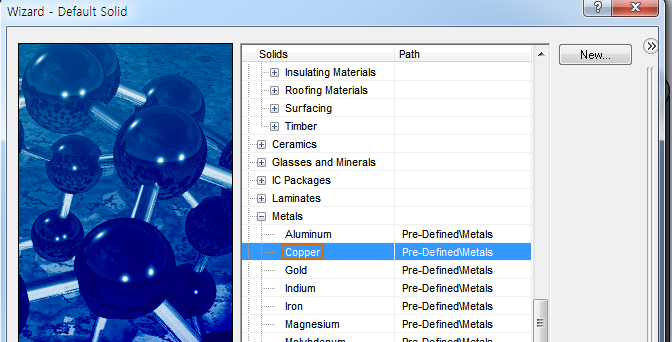

default solid를 copper(Cu)로 설정해주었다.

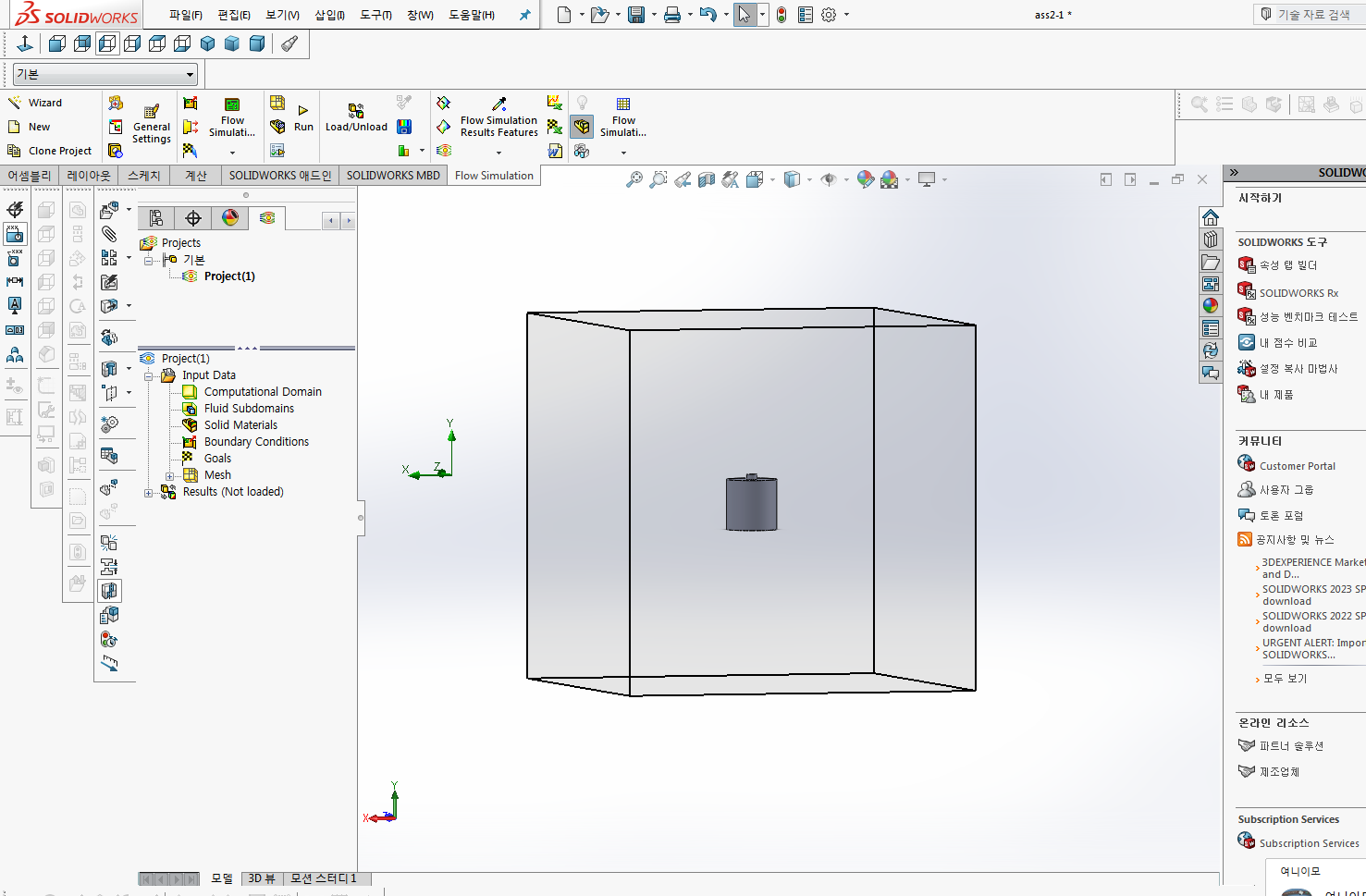

Wizard설정을 마치니 다음과 같은 육면체가 모형 위에 생겼다.

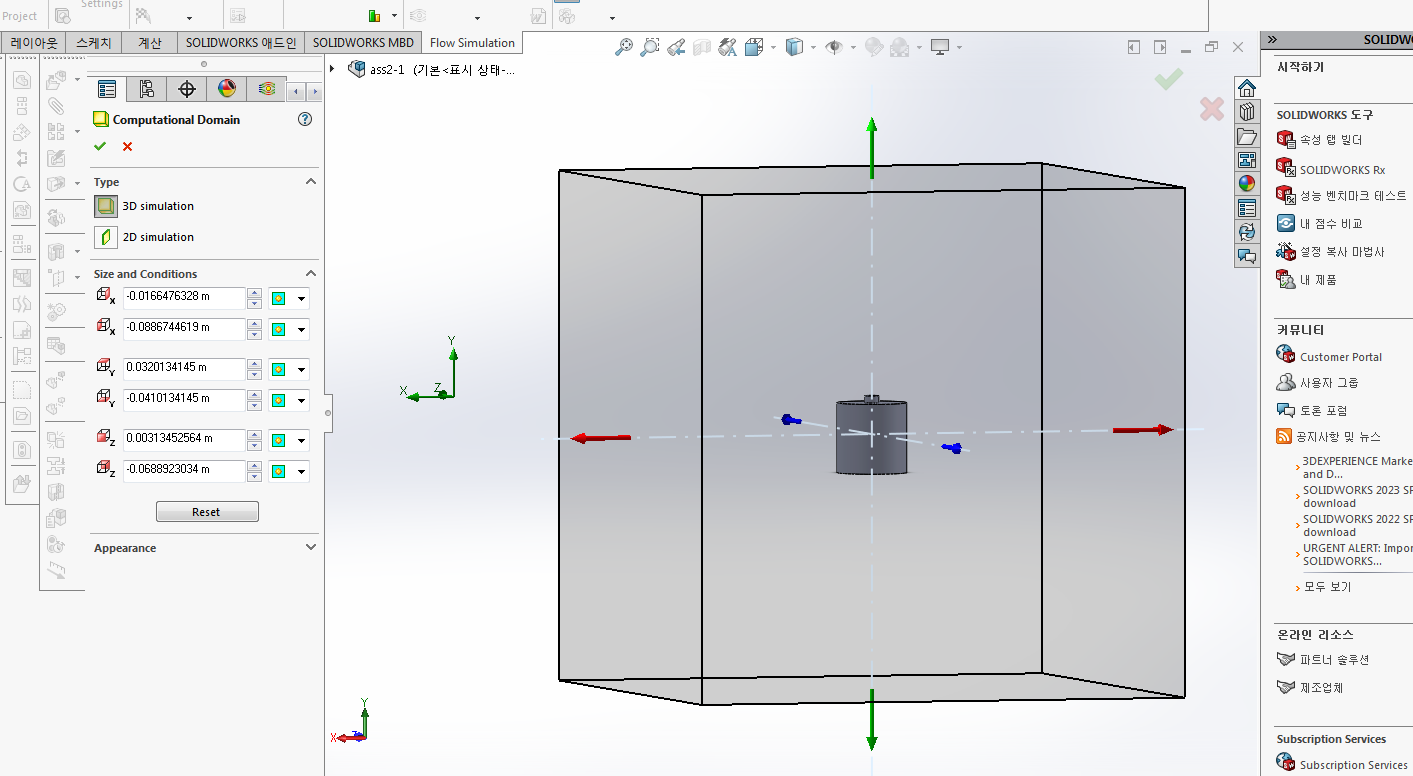

Computational Domain(전산 영역)을 확인하였다.









solid materials directory를 우클릭하여 재질을 insert해주었다.

단추부 : semiconductor -> GaAs

하단부 : materials -> copper

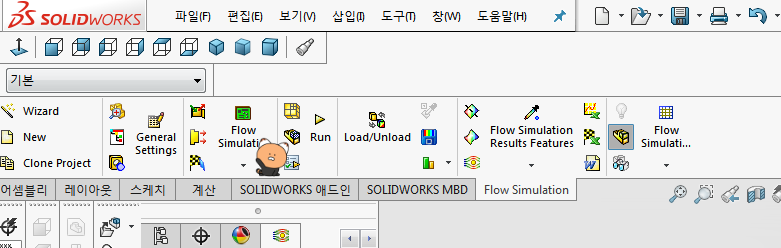

flow simulation features에서 발열부를 설정해준다. (옆에 있는 다른 features 말고 스티커가 가리키는 것!)

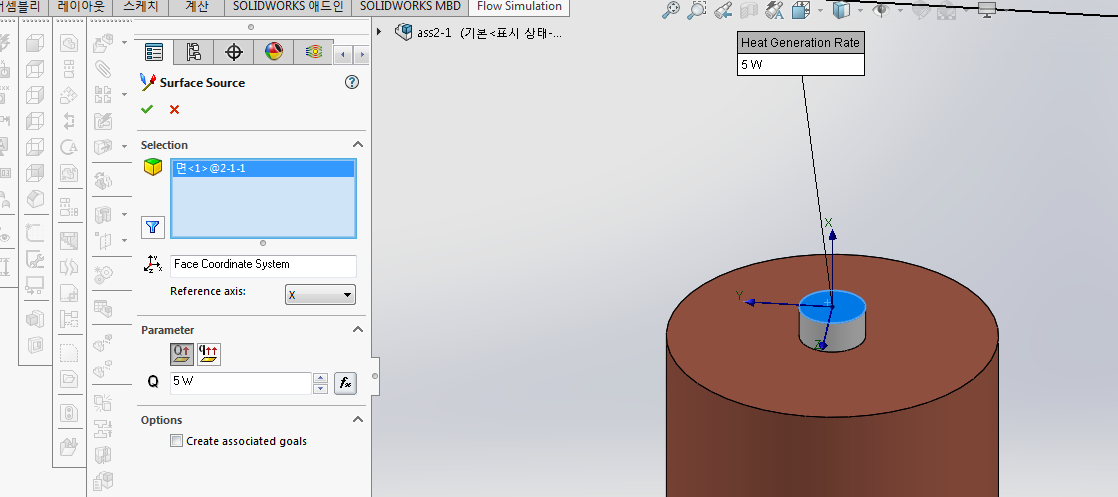

flow simulation features의 surface source에서 발열면을 단추부 윗면으로 선택하여 5W의 열량을 넣어주었다





열량을 넣어주면 다음과 같은 항목이 생긴다.

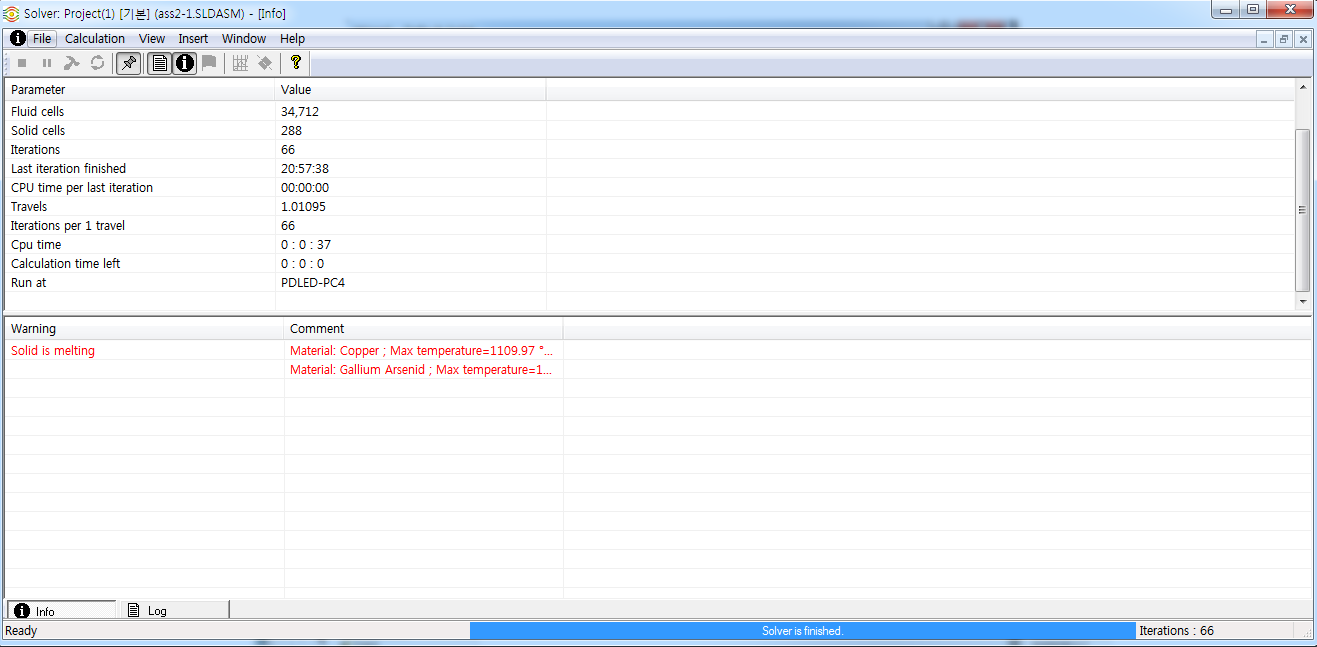

run 이후 Solid is melting이라는 문구가 보였다

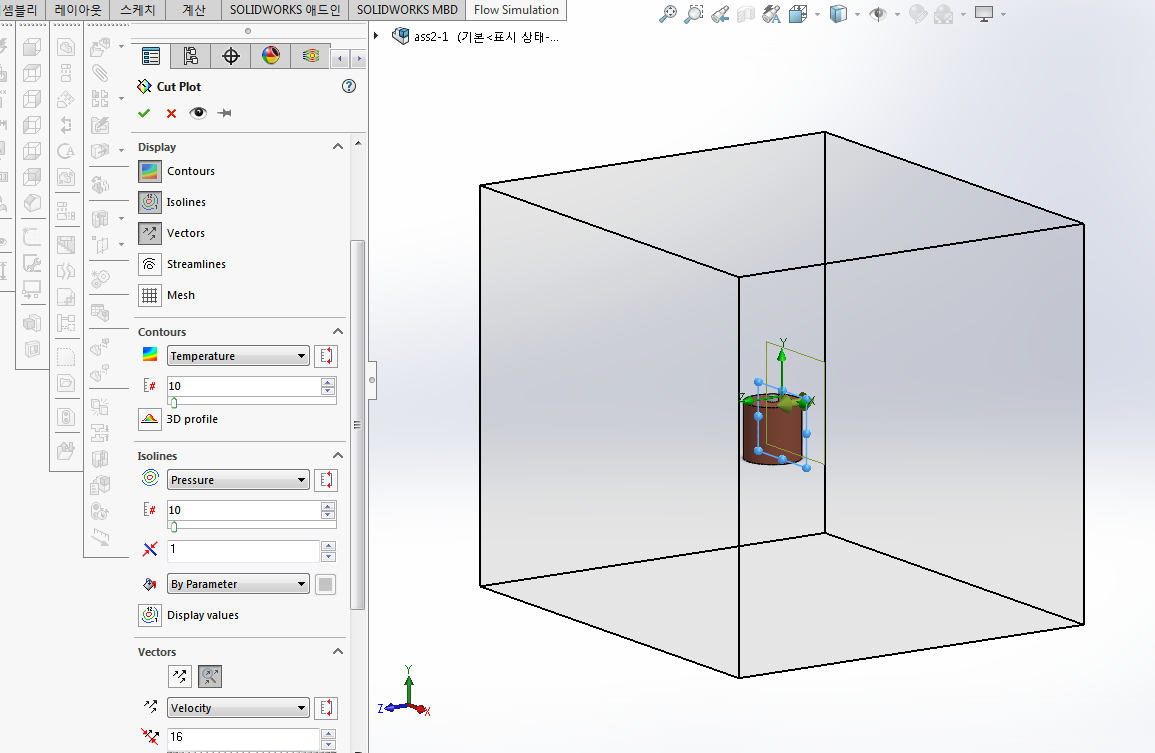

result확인에서 cut plot에 들어가 온도,속도,압력 등을 표시하도록 설정하였다.

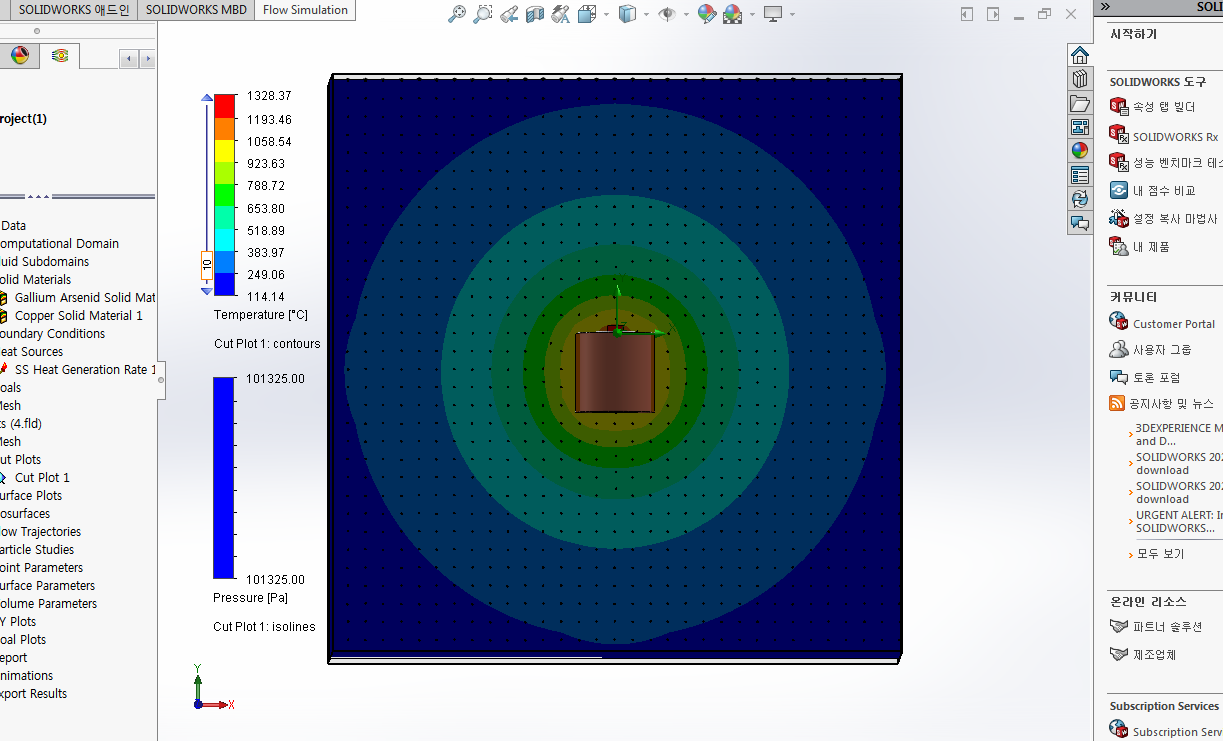

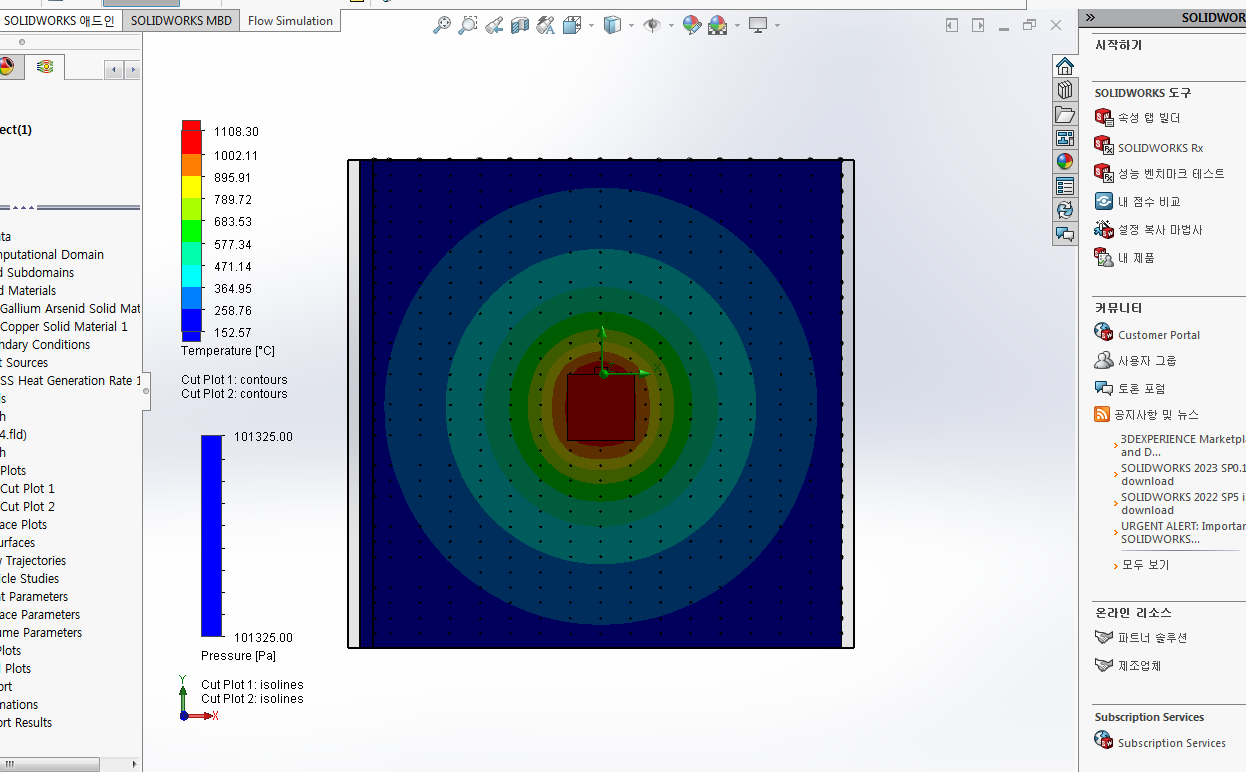

cut plot설정 이후 화면
