신입 연구생 입문 과제 Thermal Conduction

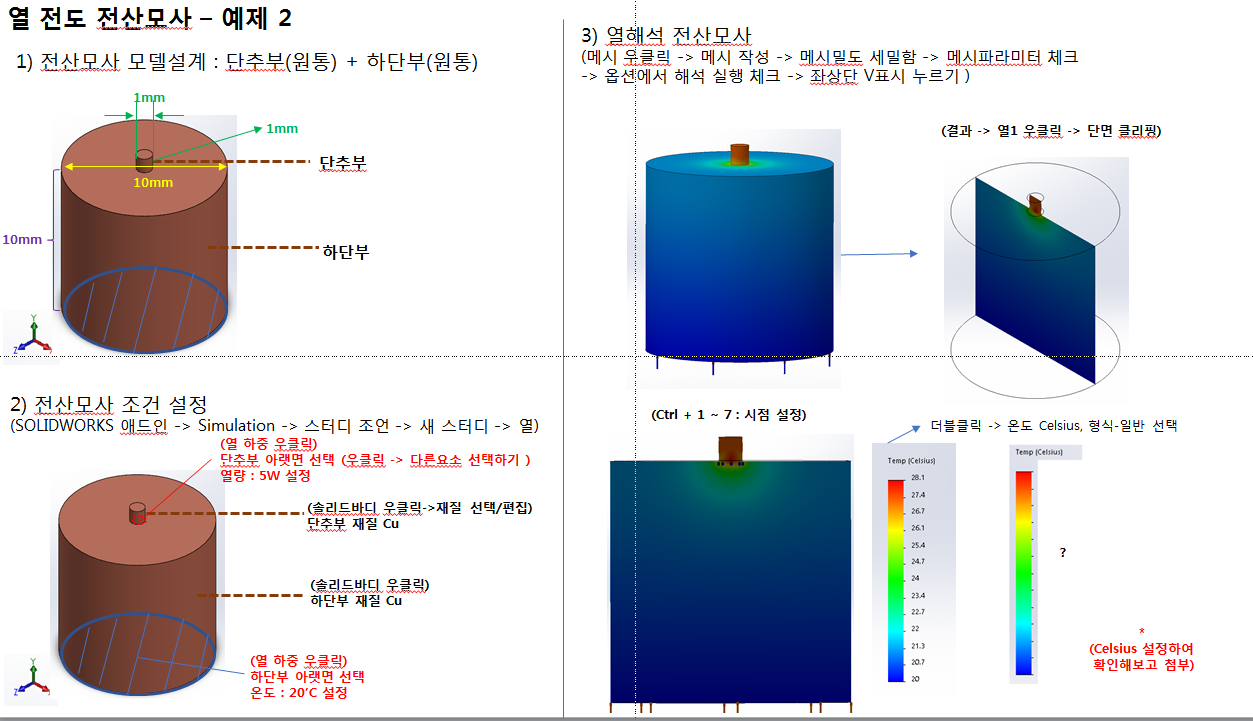

열 전도 전산모사 (예제2)
예제 1과의 차이는 열량을 넣어주는 면이다. 예제1은 단추부의 윗면에 열량을 넣어주었고 에제2는 단추부의 아랫면에 열량을 넣어주고 있다.

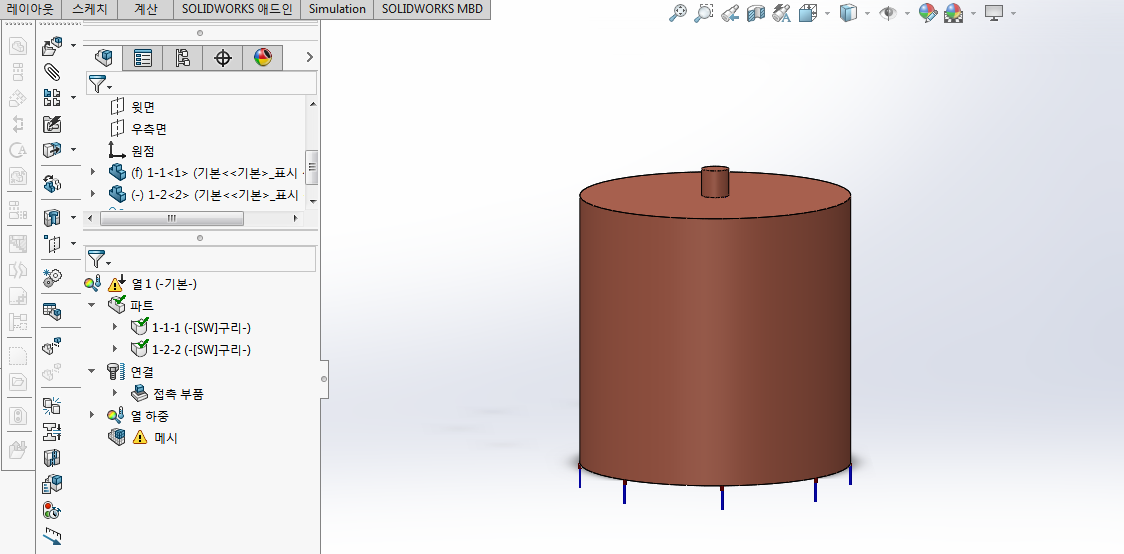

메이트를 먼저하면 맞닿아 있는 곳의 열량과 온도를 제어하기 어려워서 열 하중 설정을 모두 마친 다음에 메이트를 해주었다.

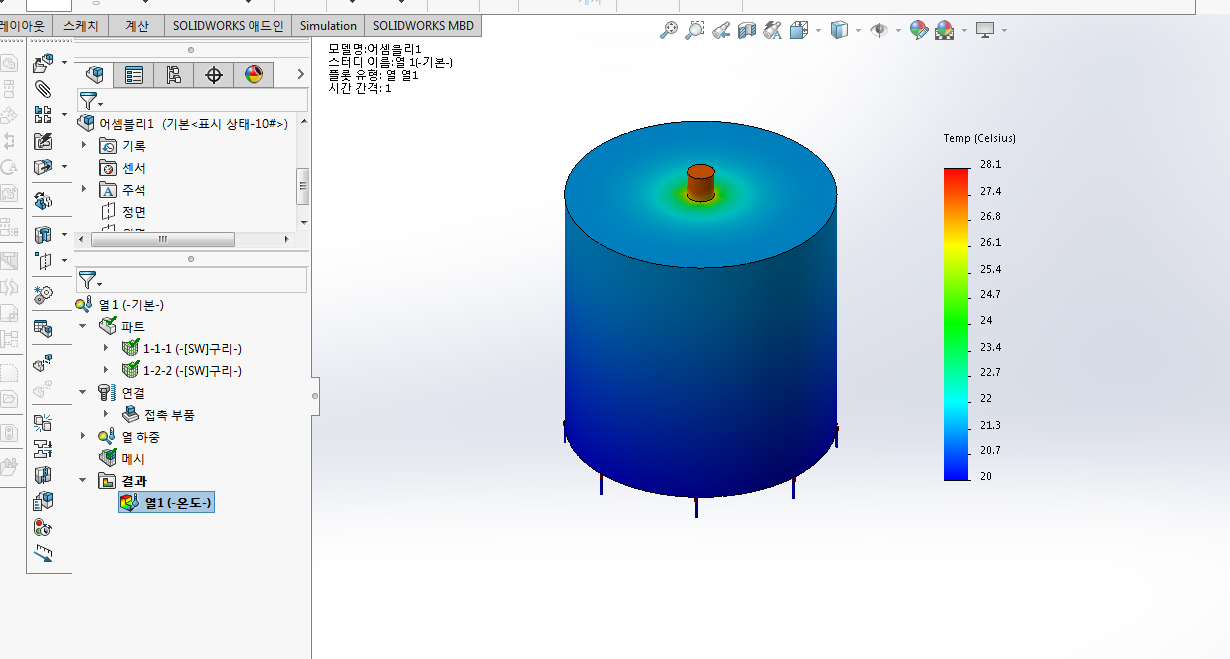

메시 시뮬레이션 결과 다음과 같은 온도가 나왔다.

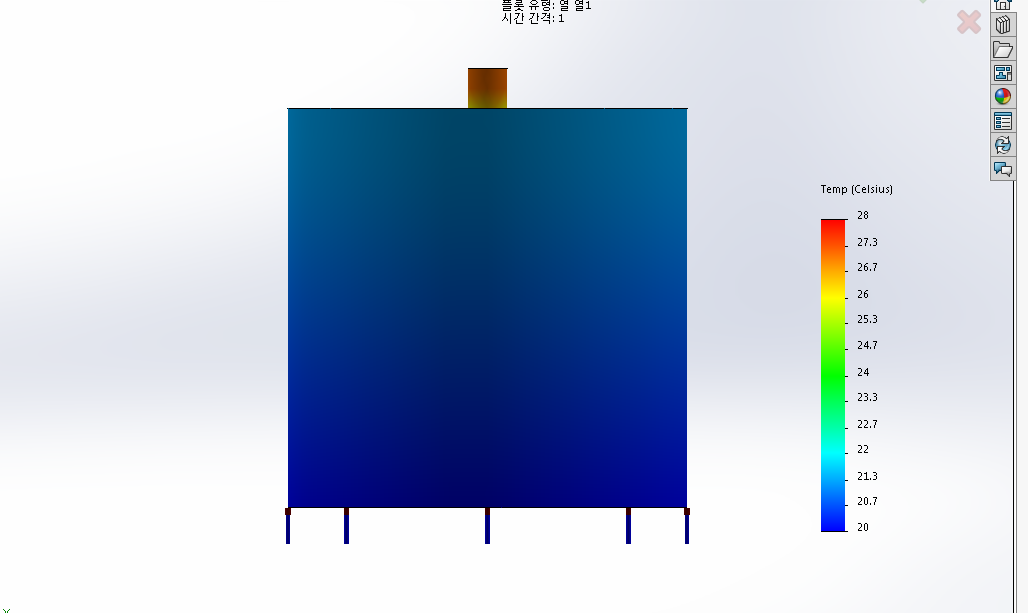

단면 클리핑은 다음과 같다. 이번에도 역시 단추부의 단면 클리핑이 보이지 않았다....이유는,,모르게따 일단 넘겨 귀찮아
앞면 모습이다.
