PDLED

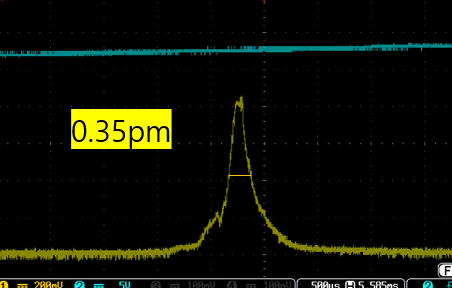

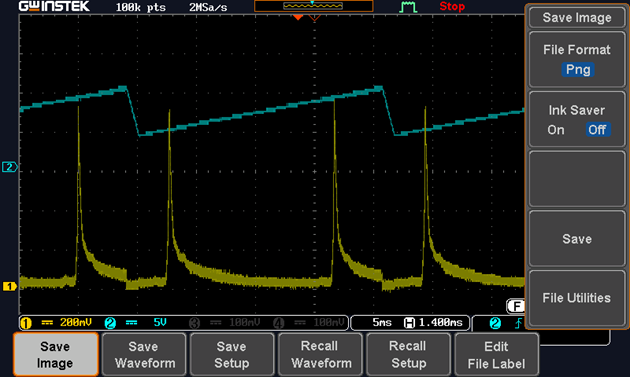

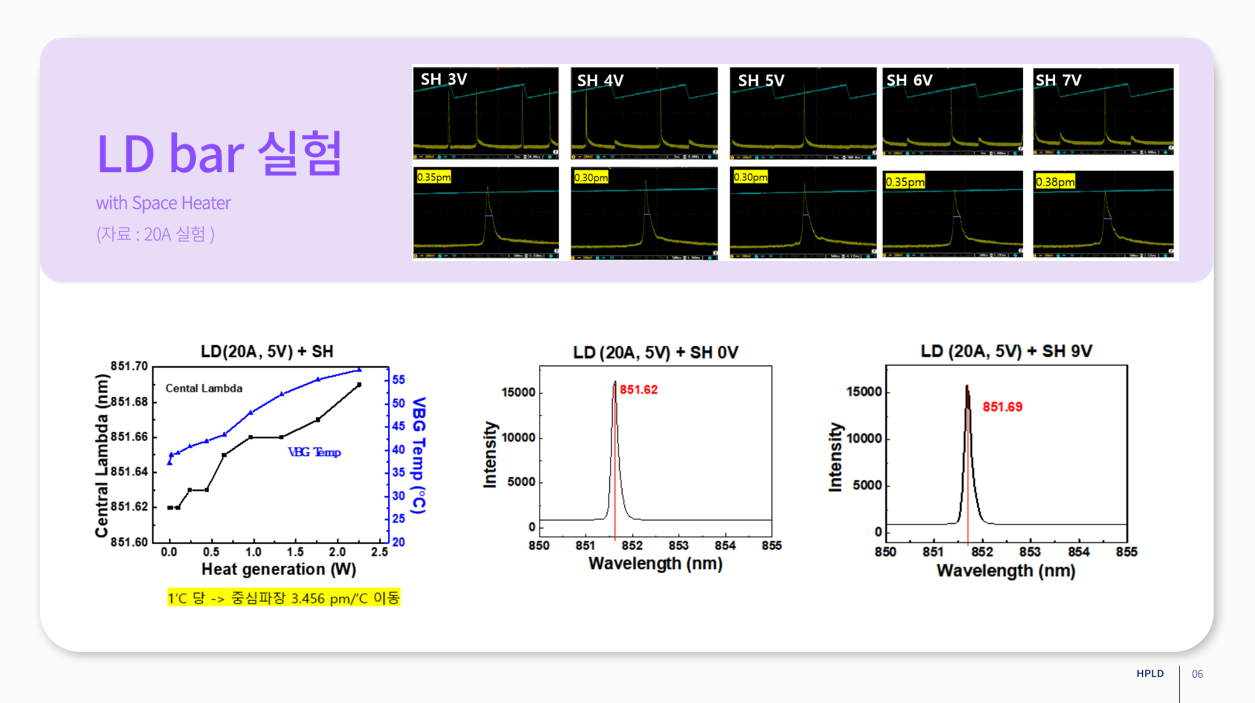

14A LD main peak 고출력 Laser Diode의 선폭 안정화를 위하여 설치한 Space Heater에 0~9V를 인가하였을 때, 14A에서 lasing된 8번 빛의 main peak를 확인하였다. 0V 1V 2V 3V 4V 5V 6V 7V 8V 9V 반치폭 측정 VBG & S.H temperature('C) 중심 파장 이동 VBG 1'C당 중심파장이 약 2pm/'C 이동하였다. 스팩상 1'C 당 8.5pm가 이동해야하는데 절반도 못 미치는 결과가 나왔다. VBG 온도를 IR카메라를 이용하여 측정하는데 VBG의 딱 한 지점을 측정하는 것이 아닌 VBG의 여러 곳의 온도를 측정하여 그 평균값으로 데이터를 정리함으로써 결과의 정확도가 떨어졌던 것 같다. 실험 데이터의 신뢰도를 높이기 위하여 정확한..

16A LD main peak 반치폭 측정 고출력 Laser Diode의 선폭 안정화를 위하여 설치한 Space Heater에 0~9V를 인가하였을 때, 14A에서 lasing된 3번 빛의 main peak를 확인하였다. (numbering 수의 처음부분에서 레이징이 잘 되었고, 오히려 1~19중 중간부분에서는 전혀 레이징이 되지 않았다.) 0V 1V 2V 3V 4V 5V 6V 7V 8V 9V VBG & S.H temperature space heater에 전압을 인가함에 따라 VBG의 온도도 비슷한 폭으로 상승하였다. VBG 온도에 따른 중심파장 변화 VBG 1'C당 중심파장이 3.59pm 이동하였다. 이전 14A보다 LD 스펙에 가까워졌음을 확인할 수 있었다.

VBG analysis [ Basic concept ] VBG ( volume Bragg grating ) VBG is a type of diffraction grating used to control the wavelenghts of light using Lasing Lasing is the process of generating and amplifying a high-intensity and coherent beam of light using a laser device through a process called stimulated emission. It has many practical applications and has revolutionized variosu fields of study and..

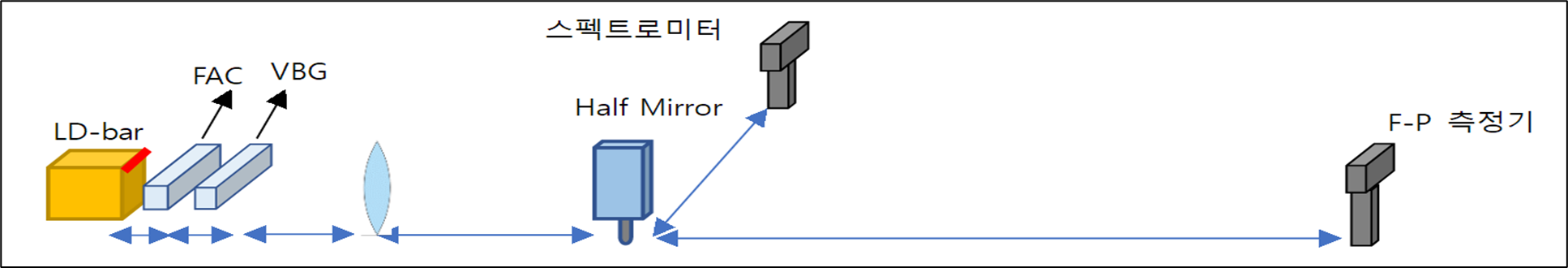

HPLD numbering settings LD bar 확대 LD-bar에서 나오는 레이저를 다음과 같이 1부터 19까지 numbering해주었다. Fabry perot interferometer 로 빛이 다음과 같이 좌우 반전되며, 바로 위 사진에는 생략되었지만 위쪽 setting사진에서와 같이 두 장치 사이에는 볼록 렌즈가 있기 때문에 상하 반전도 일어나 최종적으로 빛이 상하좌우 반전되어 뻗어나간다. 빔 프로파일러 빔 프로파일러로 촬영한 LD-bar laser는 다음과 같다. 빔 프로파일러는 빛이 들어오는 방향을 등지고 바라봤을 때의 빛의 모습을 인식한다.

PDLED 연구 주제 VBG용 space heater를 장착한 high-power laser diode bar의 선폭 개선과 중심파장 조절 (본 연구는 고효율 레이저 특화 연구실 프로그램의 일환으로 국방과학 연구소의 지원을 받아 수행되었음.) 연구 목적 본 연구의 목적은 space heater가 장착된 volume Bragg gratings (VBG)를 이용하여 high-power laser diode(HPLD) bar의 선폭을 좁히고 안정화시킬 수 있음과, 중심파장을 조절할 수 있음을 입증하는 것이다. Methods and Materials [ Materials ] Space heater 재질 : Cu ( 두께 : 1.0mm ) / 크기 : 너비 15mm, 높이 5mm, 길이 10mm ( VBG를 감싸..
