신입 연구생 입문 과제 Thermal Conduction
열 전도 전산모사 (예제3)
예제 1과의 차이는 단추부의 재질이다. 열 전도율을 설정하여 새 재질을 만들어 단추부에 적용해주도록 한다.

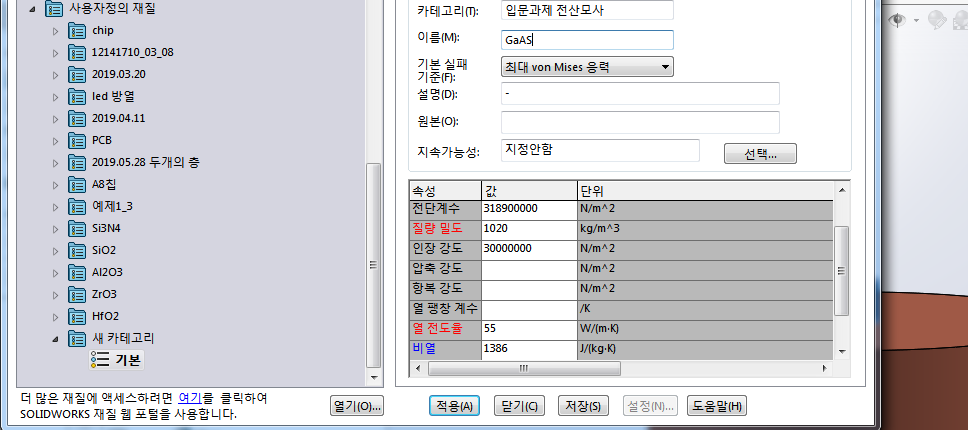

새 재질로 열 전도율을 55W/mk로 설정하여 GaAs 이름으로 단추부에 적용해준다.
재질을 모두 설정해주었다. 이제 시뮬레이션을 돌려보자
아,, 여기서 잠깐!! 우리가 만든 GaAs라는 재질의 열전도율인 55W/mk는 구리의 열 전도율인 390W/mk보다 약 1/8 작은 전도율을 가지고 있다. 열 전도율이 더 작은 단추부를 사용하였을 때의 발열 시뮬레이션을 살펴보자
내 예상 : 음,,,,전도율이 더 낮다면 아래로 가는 열이 더 적지 않을까?

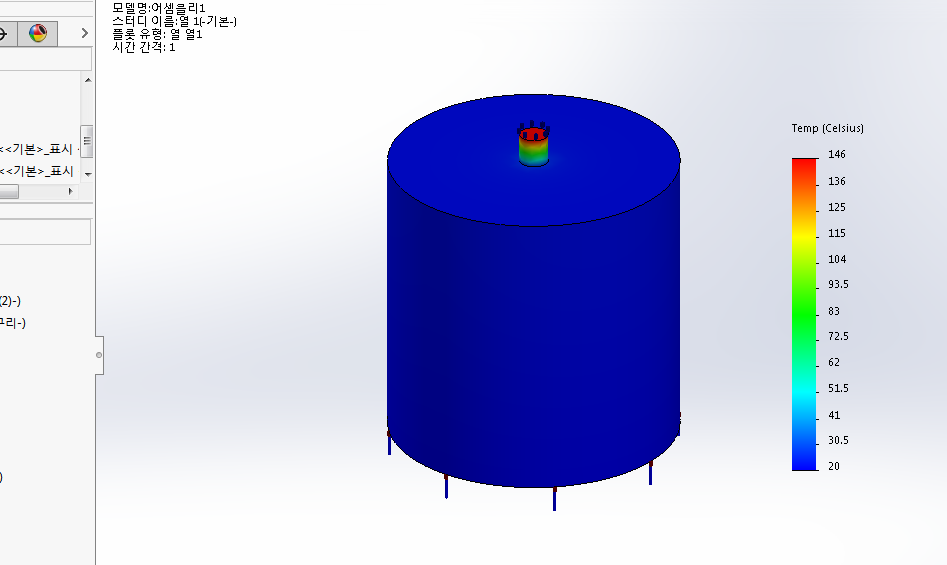

메시 시뮬레이션 결과 화면이다. 온도 비교는 나중에,,

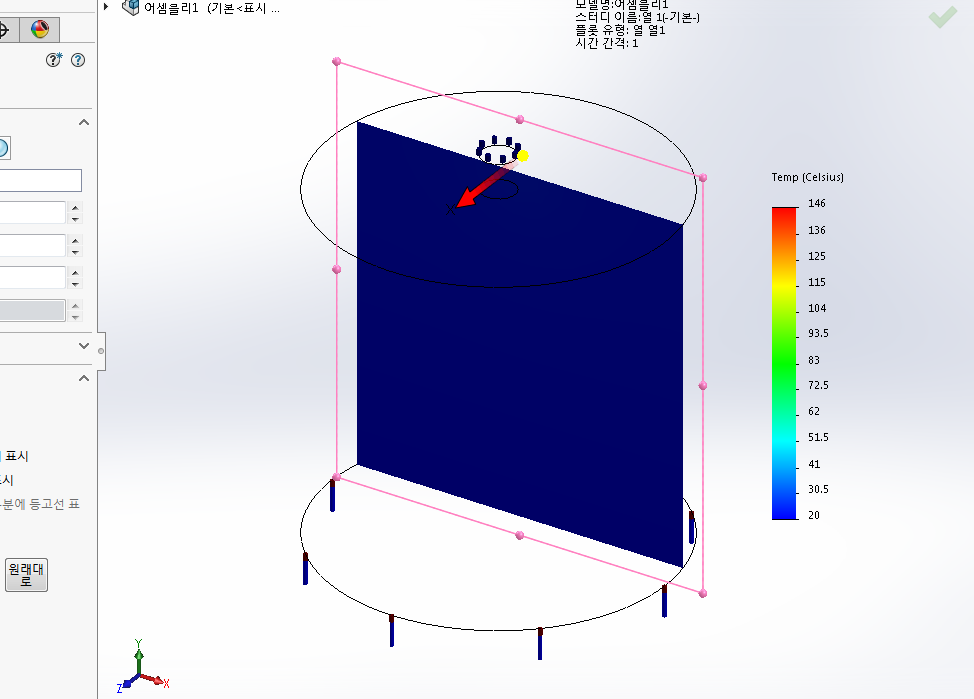

단면 클리핑 화면이다.

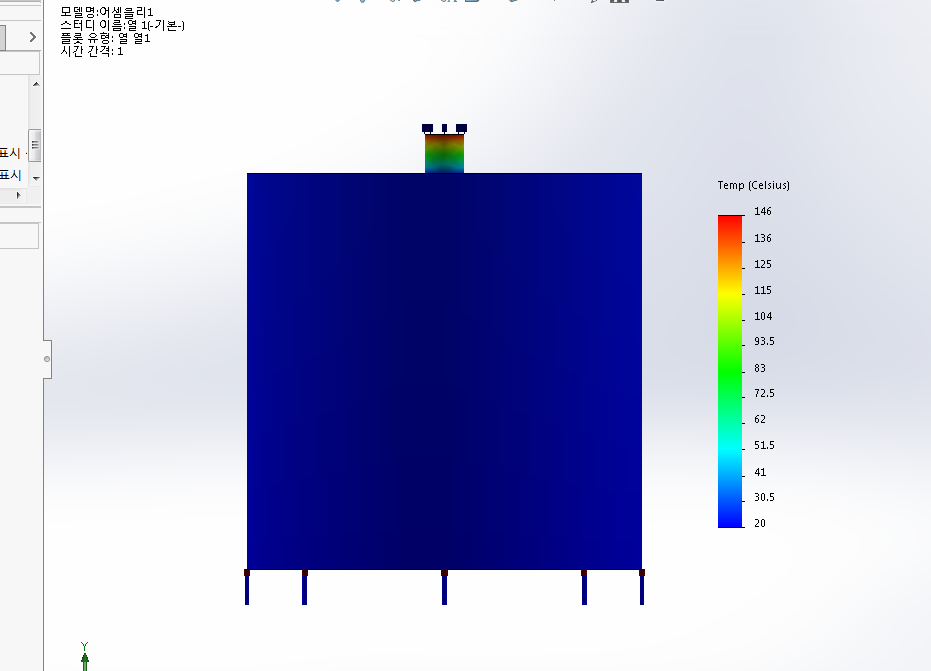

앞면
