SOLIDWORKS 입문! / 열 전도 전산모사 / 예제1 / Cu

빈그레 2022. 12. 26. 21:45










Solid works를 사용하게 된 계기



2022-2 동계 학부연구생으로 PDLED 연구실에 들어가게 되어 고출력 반도체의 방열 특성에 대하여 연구하게 되었다.

신입 연구인원을 대상으로 Solidworks 입문 과제가 있어 사용을 하게 되었지만,,,나는 공정 쪽으로는 생각이 없기 때문에,,입문 과제 이후로는 다룰 일이 없을 것 같지만,,,,Solid works와 같은 고가의 프로그램을 사용하는 것만으로도 좋은 경험이 될 것 같아서 티스토리에 기록하게 되었다.





SOLIDWORKS란..?



3D CAD 설계 소프트웨어이다. PDLED 연구실에서는 반도체 방열 특성 연구를 위하여 사용되고 있다.

(이거 1000만원짜리래...속닥속닥...)












신입 연구생 입문 과제 Thermal Conduction

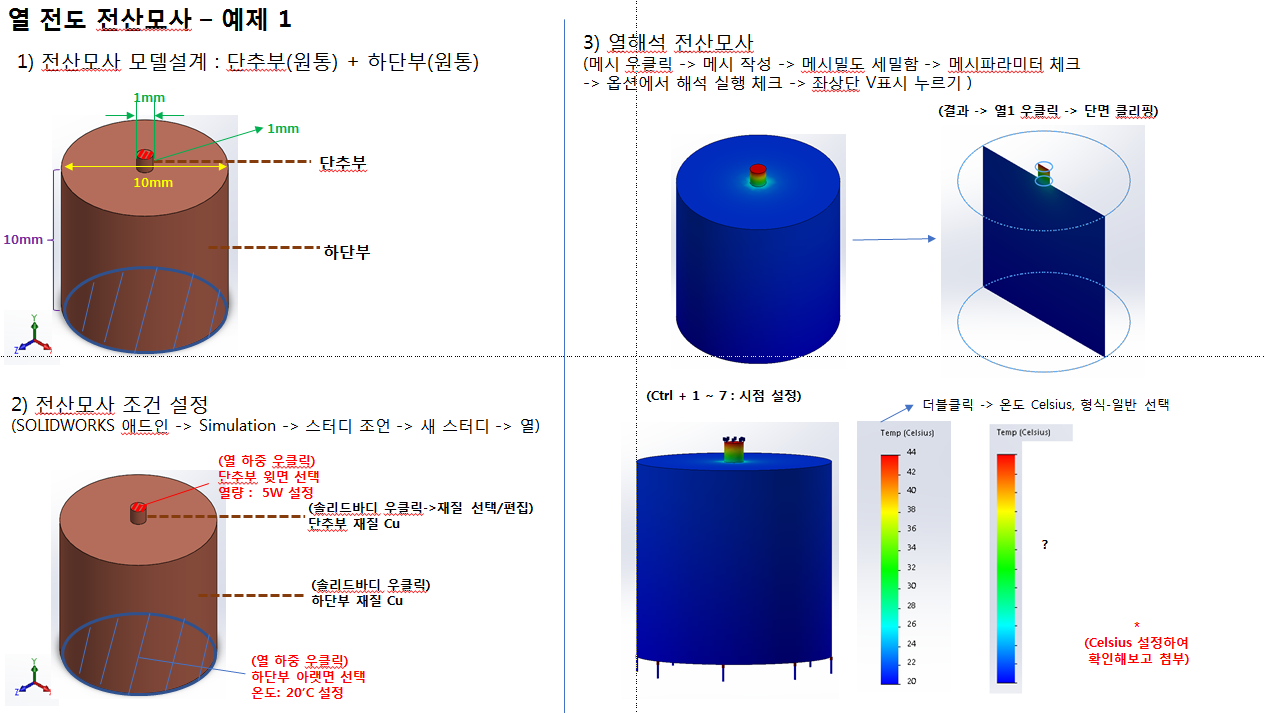

열 전도 전산모사 (예제 1)





어셈블리에서 부품 추가할 때  레이아웃에서 부품삽입을 누르면 부품 추가가 가능하다.

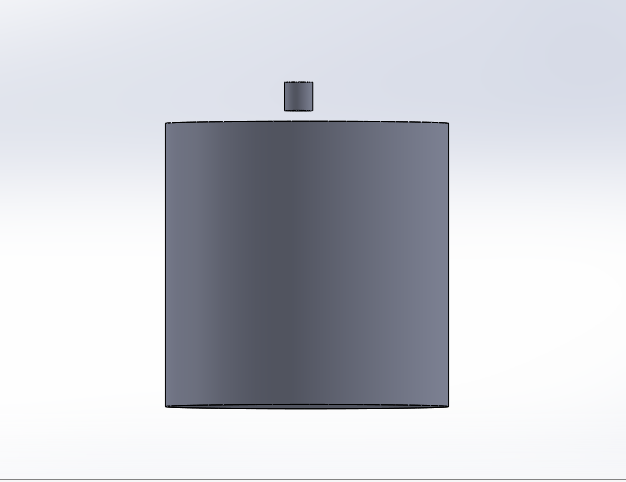

어셈블리 메이트 기능을 사용하여 작은 원기둥의 밑면과 큰 원기둥의 윗면을 붙여주고

메이트의 동심 기능을 사용하여 원점을 맞추어준다.

(주의할점 : 도형에 그냥 마우스를 대면 원기둥 전체가 선택되므로 특정 밑면,윗면을 선택할 때에는 모서리에 마우스를 세밀하게 갖다대면 원하는 면만 클릭할 수 있도록 된다.)

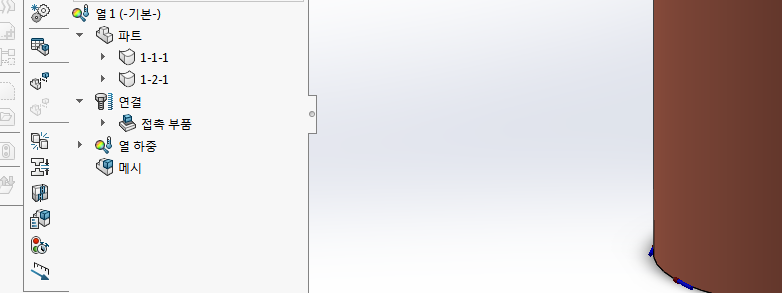

열에서 초록 브이체크를 하면 여러 디렉토리가 뜬다.

여기서 '열 하중' 디렉토리를 우클릭하여 온도,열량 등을 조정할 수 있다.

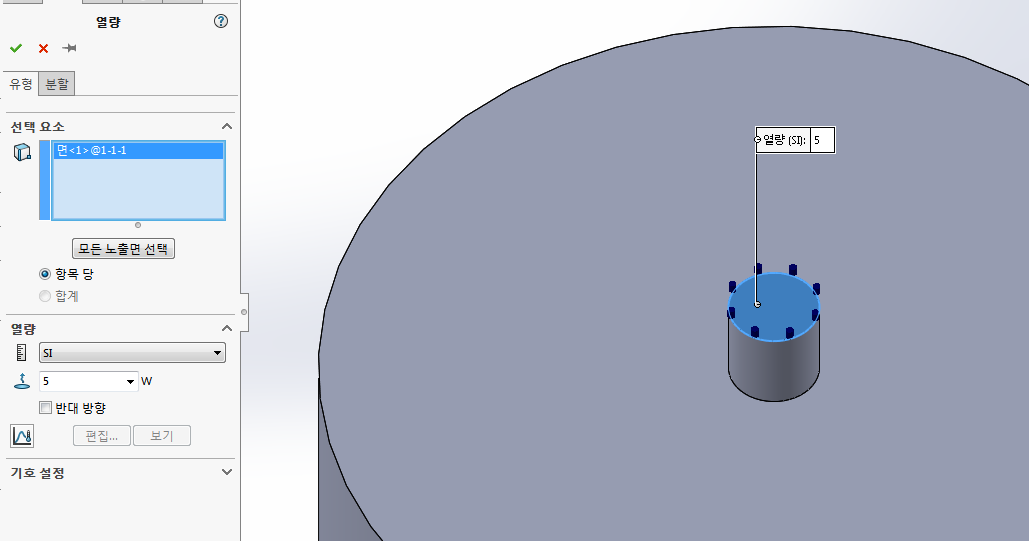

열량을 선택하여 다음과 같이 단추부 윗면을 5W로 설정해준다.

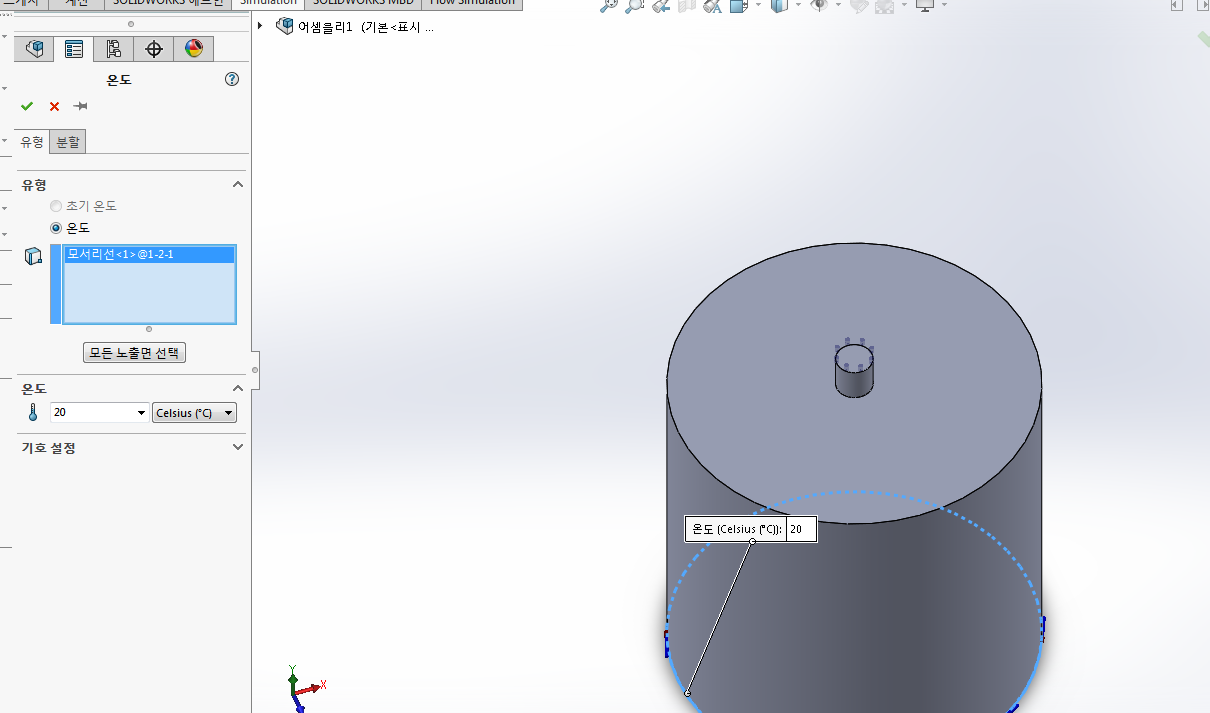

하단부 아랫면의 온도를 20도로 설정해준다. 여기서 온도의 단위를 꼭 Celsius로 바꾸어주어야 한다.





도형을 우클릭하여 재질->재질편집으로 들어가 단추부와 하단부의 재질을 모두 열 전도율이 높은 Cu로 바꾸어준다.







메시를 우클릭하여 메시를 작성한다. (메시는 열 하중을 설정하였던 디렉토리에 있다.)



메시의 세밀함을 최대로 높이고, 메시 파라미터를 체크해준다. 하단의 해석 실행도 체크해주고 초록색 브이를 눌러 설정을 완료해준다.

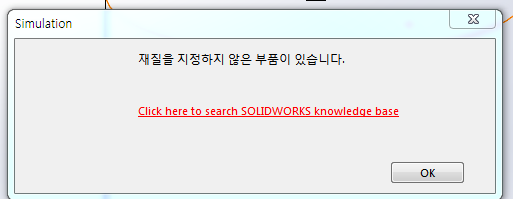

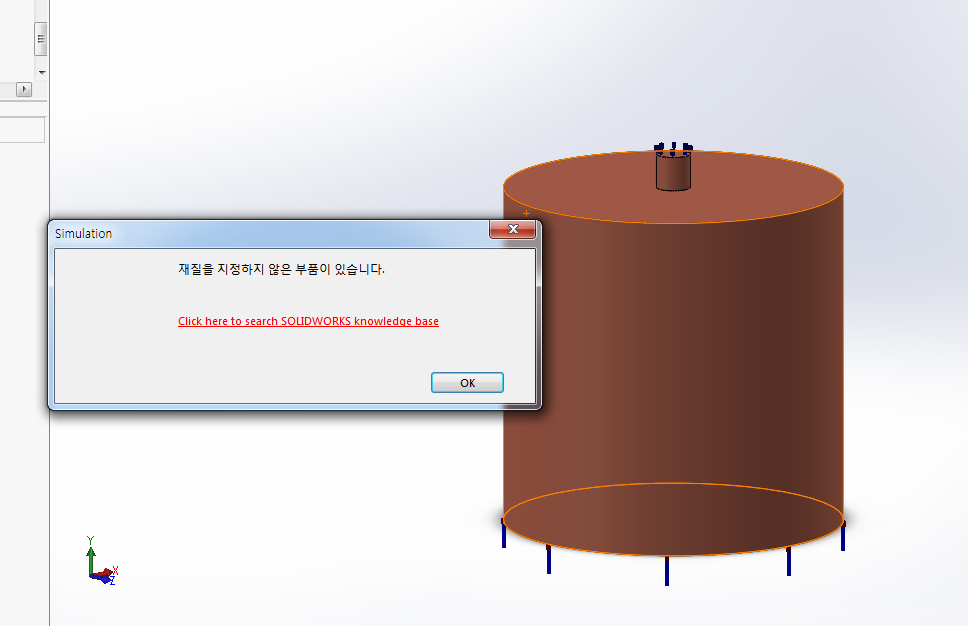

WTF..



WTFFFFFFF.........





해결책을 찾지 못하여 그냥,, 파트 전체의 재질을 구리로 설정하여 메시를 실행하였다.





차트 우크릭하여 차트 설정으로 들어가 정의에서 kelvin을 celsius로 바꾸어주고 차트 옵션에서 과학기호법을 일반으로 바꾸어주면 Celsius로 확인할 수 있다.

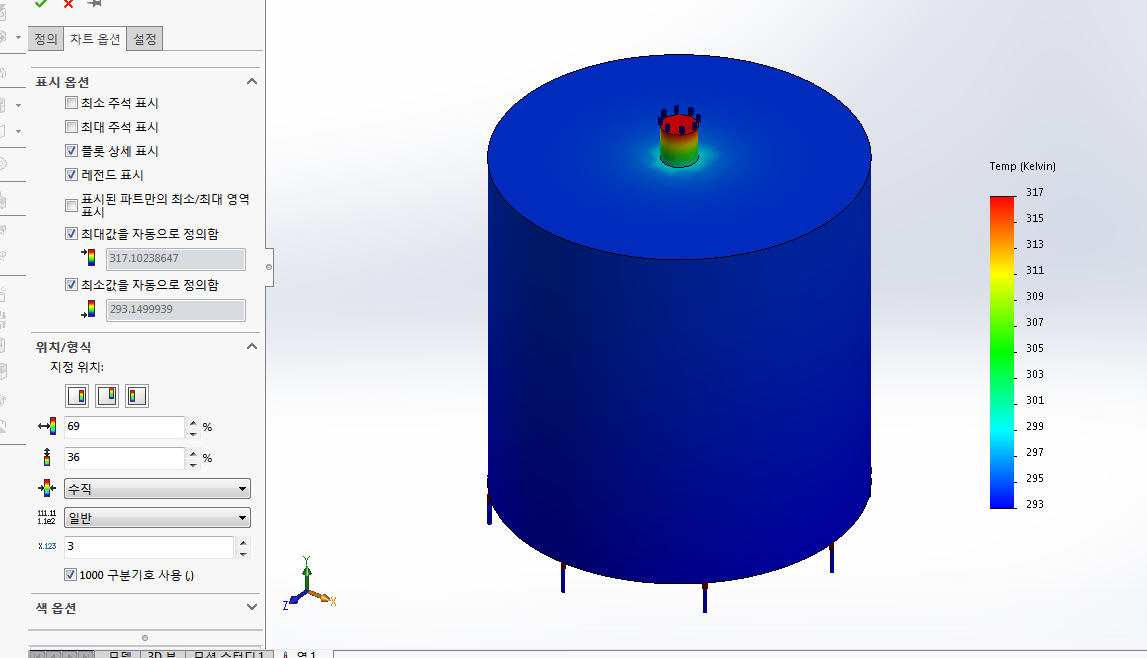

열해석 전산모사

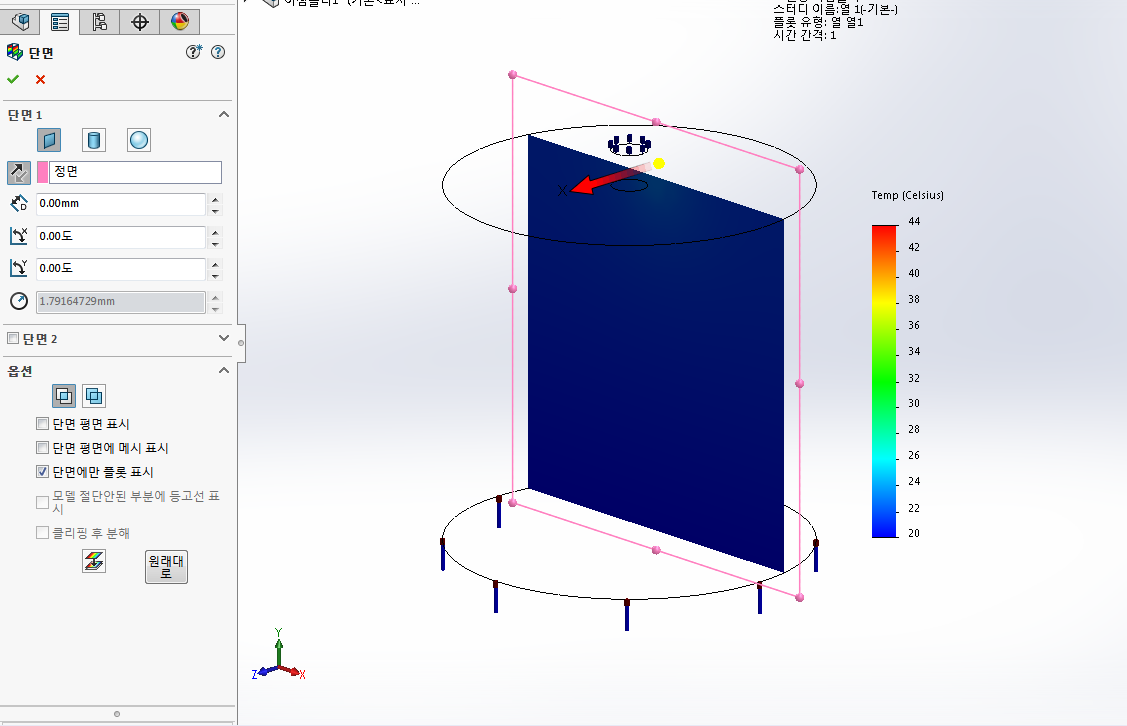

단면 클리핑 ( 결과에서 열1우클릭하면 단면 클리핑 가능)

단추부의 단면 클리핑이 나타나지 않았다. ...이유는 모르게떠,....,.,.,,.,.wtf
