신입 연구원 대상 입문 과제 Forced Conviction
Forced Conviction 5-1
과제3에서의 Arbitrary box 와 동일한 환경에서 box의 재질만 ABS(플라스틱)으로 변경하였다.
-> flow simulation이 실행되지 않았다.
1.Wizard 설정 다시하기-> 재질, 열량 ,온도 설정 초기화
2. 중력 인가하기
3. run
이래도 안돼서

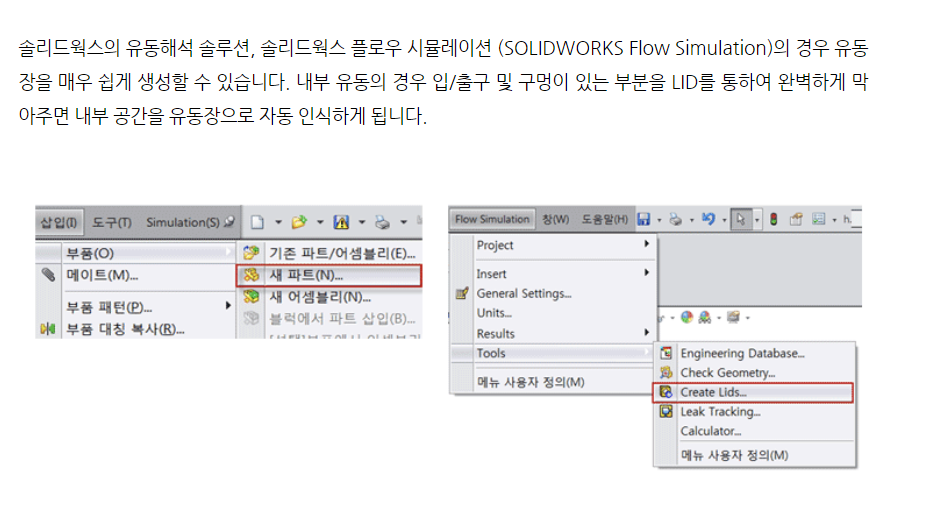

메이트부터 다시 했다~! 아무래도 메이트가 잘 안 되었던 것 같다!!

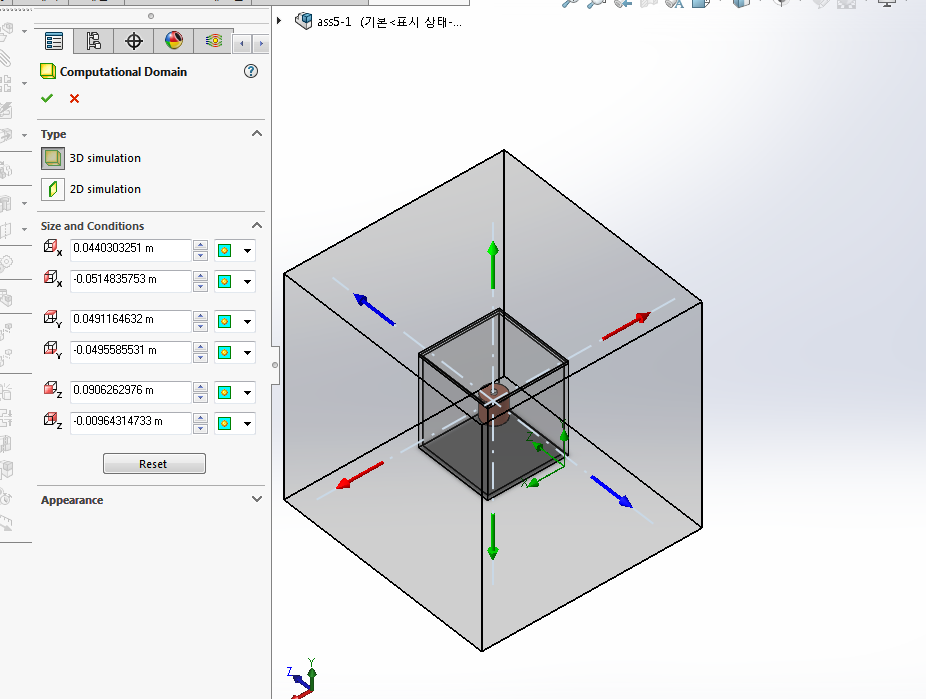

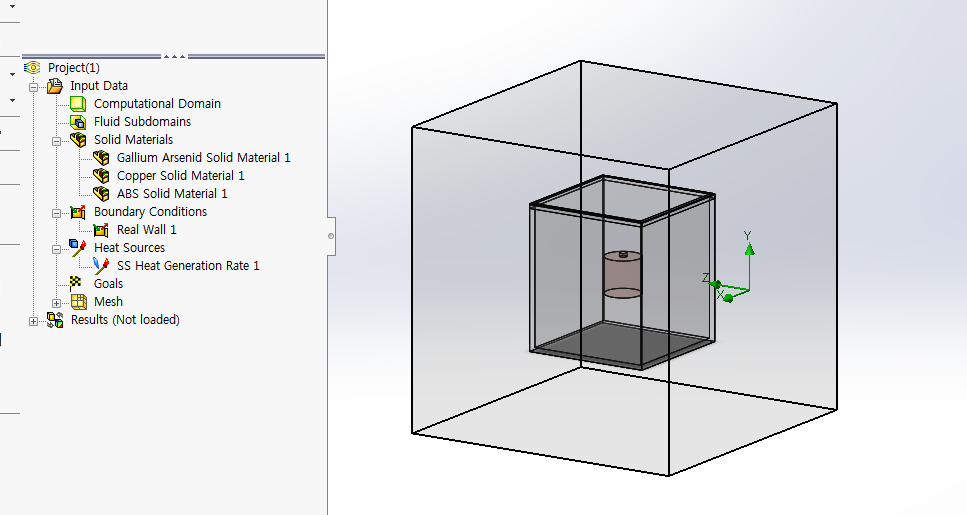

메이트를 다시 하고 기본 세팅을 마쳤다.(Wizard, 중력 인가, 재질 설정, 열량 설정)

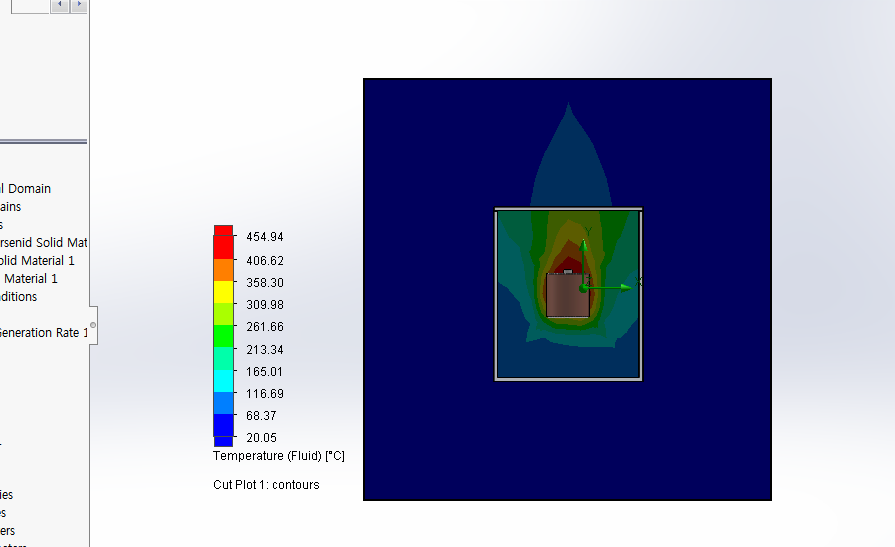

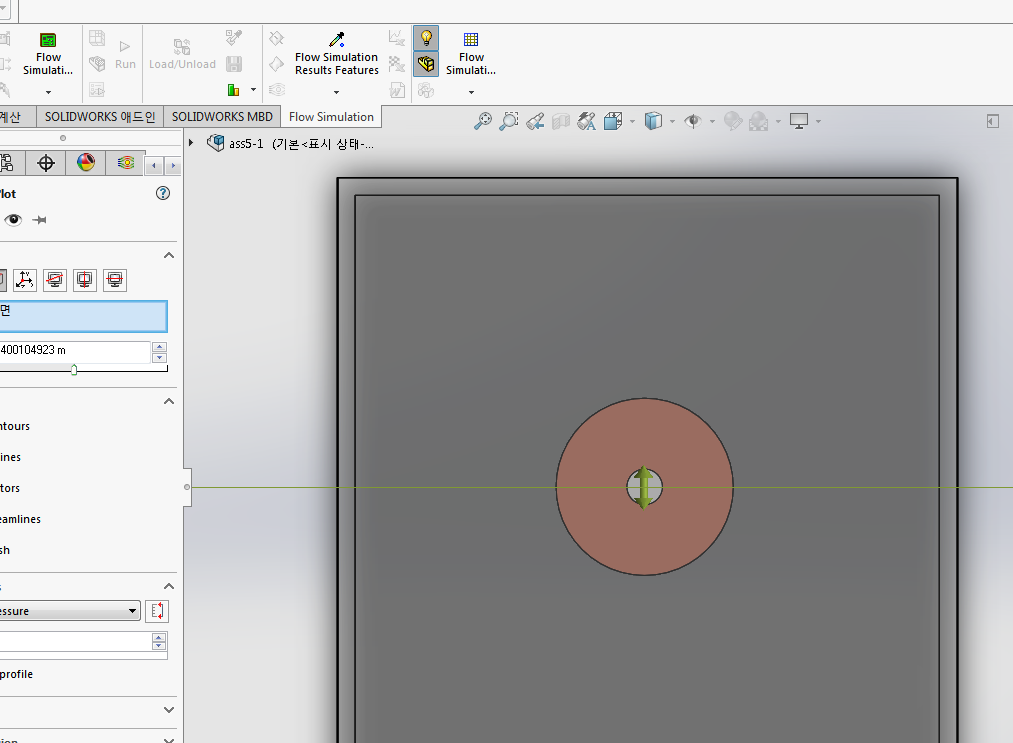

run 하고 flow simulation results features에서 cut plot을 solid중앙부에 두고 결과를 확인한다.

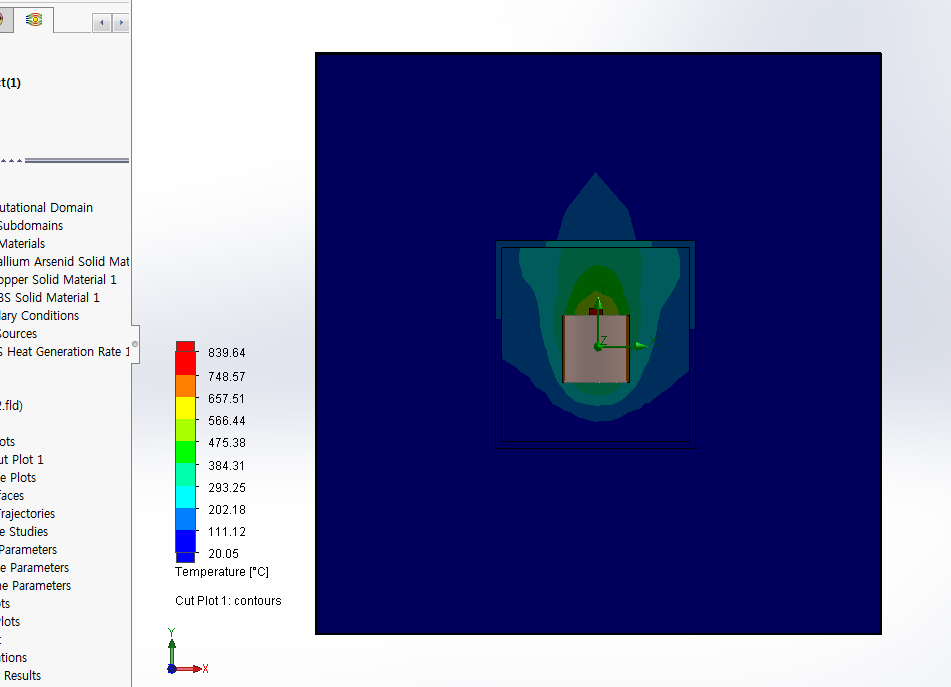

Temperature

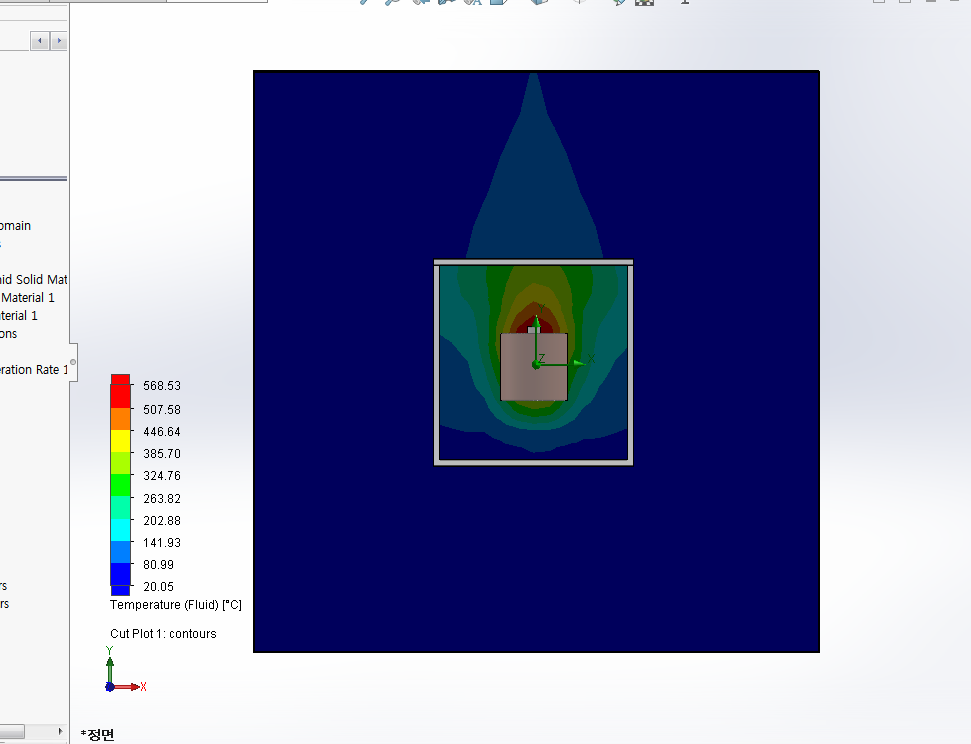

Temperature(Fluid)

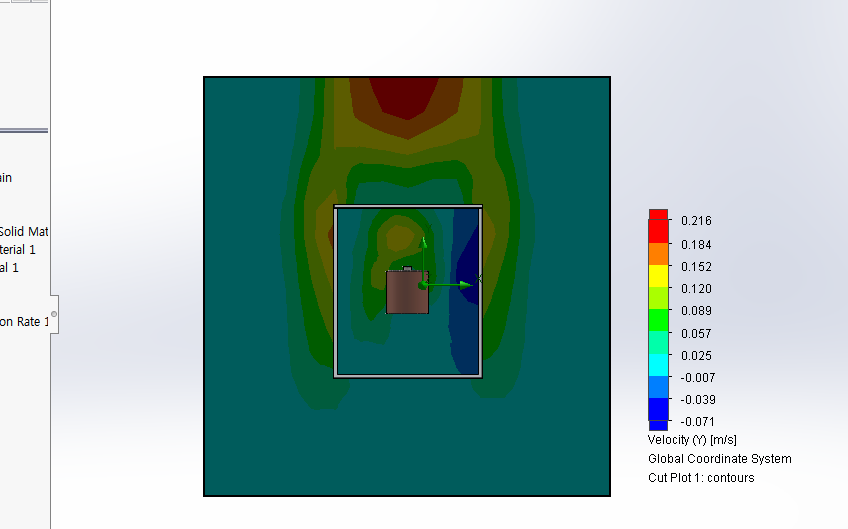

Velocity(Y)
