14A
LD main peak

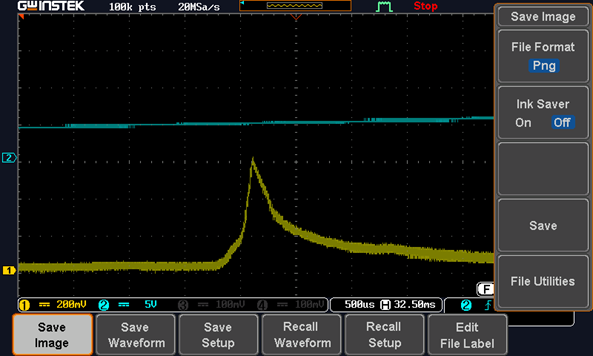

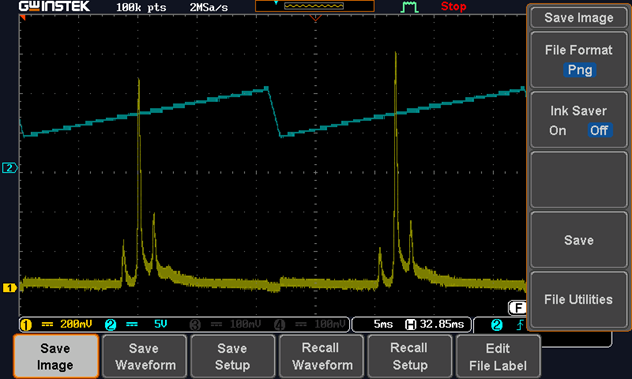

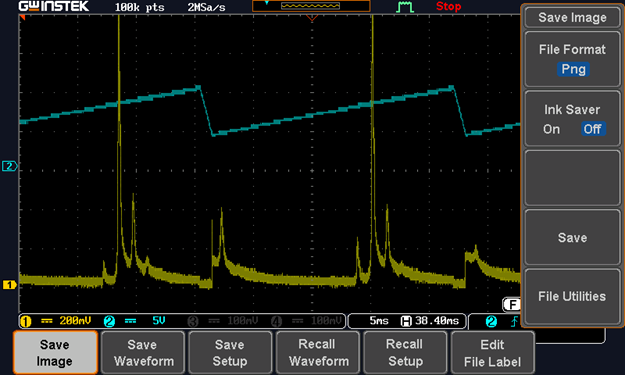

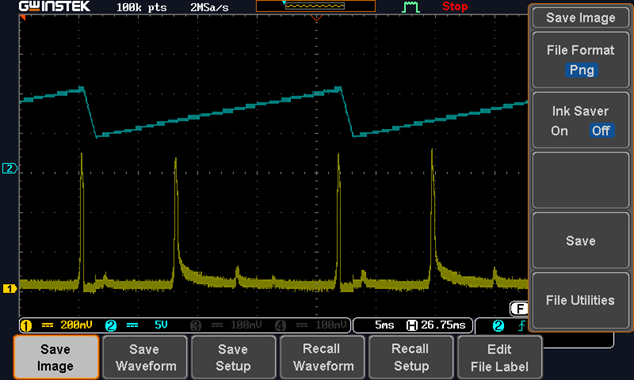

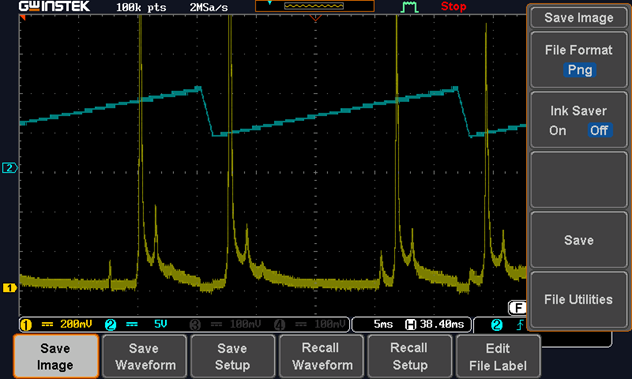

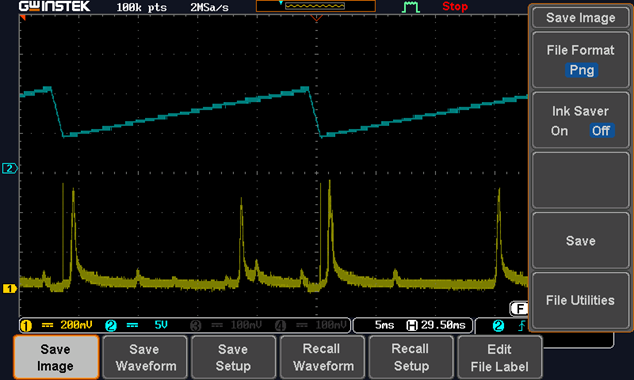

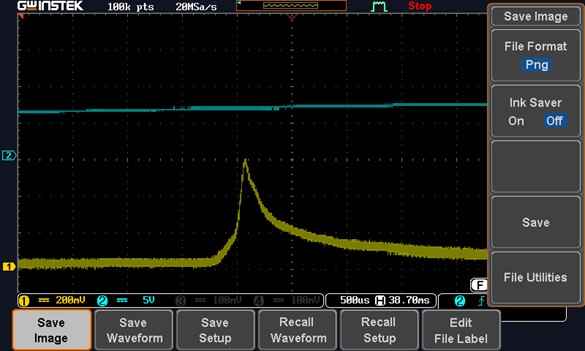

고출력 Laser Diode의 선폭 안정화를 위하여 설치한 Space Heater에 0~9V를 인가하였을 때,
14A에서 lasing된 8번 빛의 main peak를 확인하였다.
| 0V | 1V |
 |
 |
| 2V | 3V |
 |
 |
| 4V | 5V |
 |
 |
| 6V | 7V |
 |
 |
| 8V | 9V |
 |
 |

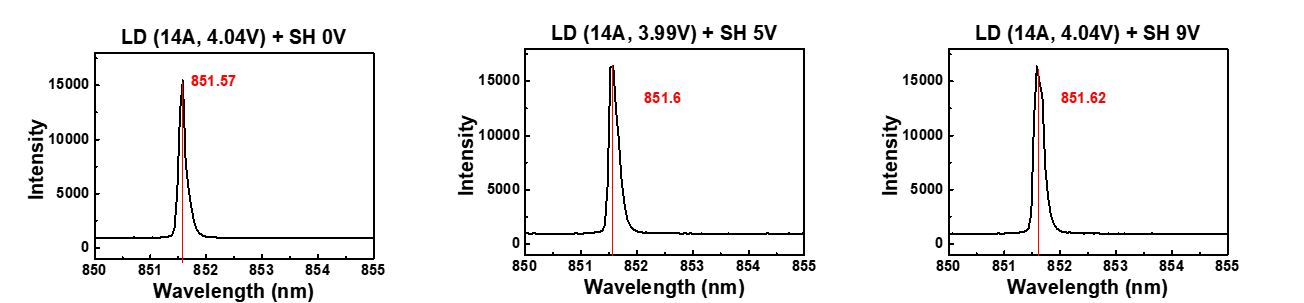

반치폭 측정

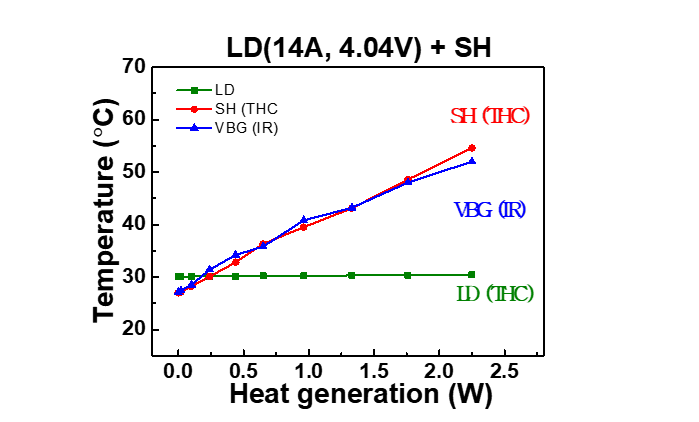

VBG & S.H temperature('C)

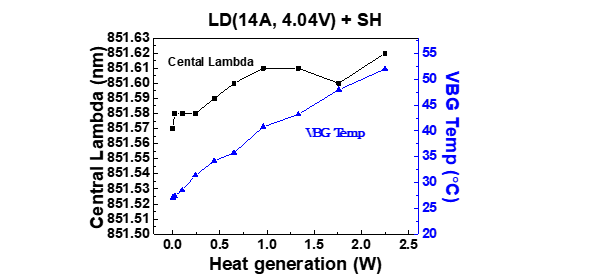

중심 파장 이동
VBG 1'C당 중심파장이 약 2pm/'C 이동하였다. 스팩상 1'C 당 8.5pm가 이동해야하는데 절반도 못 미치는 결과가 나왔다.
VBG 온도를 IR카메라를 이용하여 측정하는데 VBG의 딱 한 지점을 측정하는 것이 아닌 VBG의 여러 곳의 온도를 측정하여 그 평균값으로 데이터를 정리함으로써 결과의 정확도가 떨어졌던 것 같다.
실험 데이터의 신뢰도를 높이기 위하여 정확한 VBG 온도 측정법을 생각해봐야 할 것 같다.
